防爆閥FBF-I FBF-II
概述
該閥廣泛適用于建材、冶金、化工、電工等行業部門。作為壓縮易爆管道的卸壓裝置，特別適用于煤磨系統及存放易燃易爆氣體物質的倉庫使用。
該閥結構簡單。由鋼制焊接簡體和防爆閥片組成。當系統壓力大于0.1Mpa表壓力時，防爆閥片自行破裂。防止系統發生爆炸，以保證人身和生產安全。
技術參數表
|
使用壓力 |
適用溫度 |
適用介質 |
|
≤0.1Mpa |
≤80℃ |
壓縮易爆氣體 |

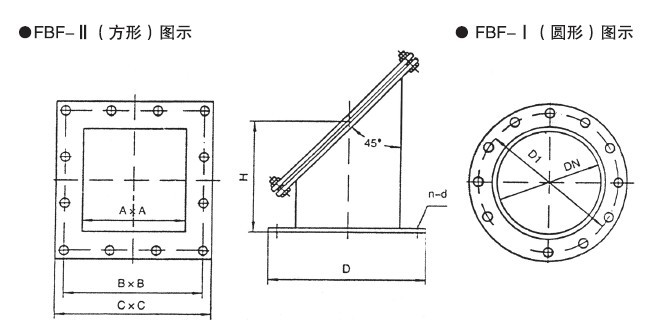

主要連接尺寸
|
A×A |
B×B |
C×C |
H |
n-d |
重量 |
DN |
D |
D1 |
H |
N-D |
重量 |
|
200×200 |
270×270 |
305×305 |
220 |
8-Φ18 |
40 |
200 |
305 |
270 |
220 |
9-Φ18 |
37 |
|
250×250 |
335×335 |
370×370 |
250 |
12-Φ18 |
48 |
250 |
335 |
335 |
250 |
12-Φ18 |
44 |
|
300×300 |
385×385 |
425×425 |
300 |
12-Φ18 |
54 |
300 |
425 |
385 |
300 |
12-Φ18 |
55 |
|
350×350 |
435×435 |
477×477 |
350 |
12-Φ18 |
67 |
350 |
477 |
435 |
350 |
12-Φ18 |
65 |
|
400×400 |
490×490 |
536×536 |
400 |
12-Φ18 |
85 |
400 |
536 |
490 |
400 |
12-Φ18 |
82 |
|
450×450 |
540×540 |
588×588 |
450 |
16-Φ18 |
99 |
450 |
588 |
540 |
450 |
16-Φ18 |
94 |
|
500×500 |
600×600 |
649×649 |
500 |
16-Φ18 |
112 |
500 |
649 |
600 |
500 |
16-Φ18 |
108 |
|
600×600 |
700×700 |
750×750 |
550 |
16-Φ18 |
152 |
600 |
750 |
700 |
550 |
16-Φ18 |
142 |
|
700×700 |
800×800 |
850×850 |
550 |
16-Φ18 |
204 |
700 |
850 |
800 |
550 |
16-Φ22 |
180 |
|
800×800 |
900×900 |
950×950 |
600 |
20-Φ22 |
228 |
800 |
950 |
900 |
600 |
20-Φ22 |
202 |
