OKX-Ⅱ卸料閥系統

概述

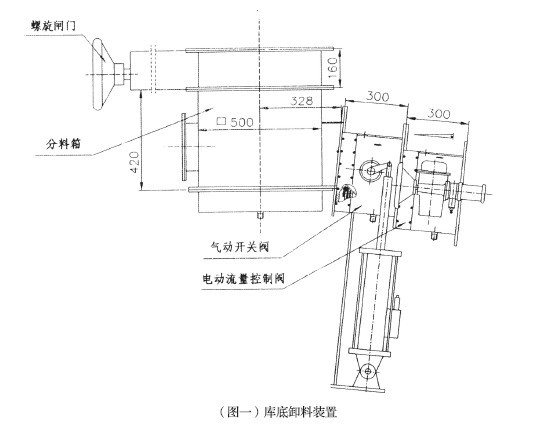

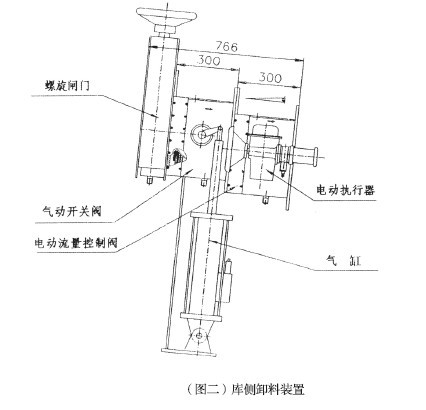

庫底卸料裝置由庫底螺旋閥、庫底分料箱、氣動開關閥、電動流量控制閥及卸料溜子組成（見圖一），用于水泥生料粉或水泥庫底卸料。庫底卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便，可設三個下料口，用戶也可選用庫側卸料裝置（見圖二）。

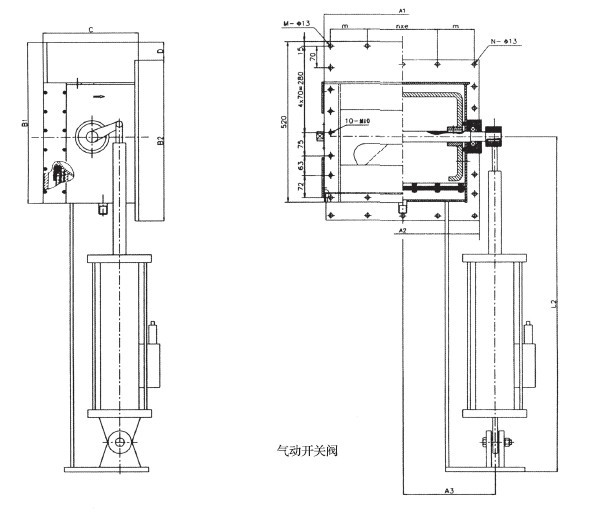

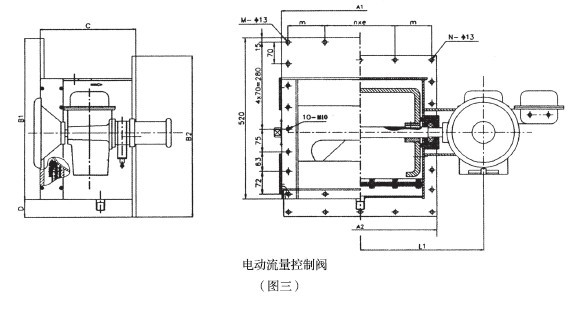

本廠卸料裝置的氣動開關閥（見圖三）、電動流量調節閥（見圖三）是采用德國技術制造，閥芯、殼體采用16Mn鋼制作，閥芯表面鍍鉻，厚度10μm，以增加其耐磨性能，閥芯的密封采用優質整體羊毛氈密封，密封盒的松緊可在外部調節，更換時可在無須拆卸閥體的情況下從雙側抽出，閥芯開口、殼體部件下料均采用激光切割、機床加工的方式制作，充分保證設備裝配的高精密度。
進、出口法蘭及外形尺寸

代號規格	A1	A2	A3	m	n x e	M	N	L1	L
B250	340	330	235	100	1 x 100	10	20	345	760
B300	390	380	260	90	8 x 85	12	22	370	760
B400	490	480	330	115	2 x 110	12	22	420	760
B500	590	580	380	110	3 x 110	14	24	470	780
B630	730	720	455	110	4 x 115	16	30	540	780

規格部件		B250	B315	B400	B500	B600	備注
氣動開關 閥	螺旋閘門	250x250	315x315	400x400	500x500	630x630
	卸料能力	150t/h(max)	220t/h(max)	410t/h(max)	550t/h(max)	700t/h(max)
	閥芯開口	Ω形或三角形	Ω形或三角形	Ω形或三角形	Ω形或三角形	Ω形或三角形	或η形
	流通面積	0.016m²	0.024m²	0.04m²	0.052m²	0.068m²
	充氣風量	13.5m³/h	16m³/h	21m³/h	27m³/h	34m³/h	壓力<8000pa
	氣缸	QGB-100x200-MP4	QGB-100x200-MP4	QGB-100x200-MP4	QGB-125x200-MP4	QGB-125x200-MP4
		耗氣量12m³/h	耗氣量12m³/h	耗氣量12m³/h	耗氣量17m³/h	耗氣量17m³/h	壓力<0.6Mpa
		電磁閥KD25-8220V	電磁閥KD25-8220V	電磁閥KD25-8220V	電磁閥KD25-8220V	電磁閥KD25-8220V
		開關時間1-2S	開關時間1-2S	開關時間1-2S	開關時間1-2S	開關時間1-2S
電動流量控制閥	調節范圍	0-150t/h(max)	0-220t/h(max)	0-410t/h(max)	0-550t/h(max)	0-700t/h(max)
	閥芯開口	Ω形或三角形	Ω形或三角形	Ω形或三角形	Ω形或三角形	Ω形或三角形	或η形
	流通面積	0.016m²	0.024m²	0.04m²	0.052m²	0.068m²	壓力<8000pa
	充氣風量	13.5m³/h	16m³/h	21m³/h	27m³/h	34m³/h	或根據要求
	電動執行器	AS-25	AS-25	BS-60	BS-60	A+RS100
		輸出力矩250Nm	輸出力矩250Nm	輸出力矩600Nm	輸出力矩600Nm	輸出力矩1000Nm
		輸入輸出4-20mA	輸入輸出4-20mA	輸入輸出4-20mA	輸入輸出4-20mA	輸入輸出4-20mA
		全程時間30S	全程時間30S	全程時間30S	全程時間30S	全程時間30S
		電源電壓220V50HZ	電源電壓220V50HZ	電源電壓220V50HZ	電源電壓220V50HZ	電源電壓220V50HZ	或根據要求
