PB-Ⅰ系列平板閘門
本系列平板閘門是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。
結構特點
該產品具有結構簡單，操作自如，密封性能優良，局部阻力損失小，切斷快，維護保養方便，不易變形等特點。
性能參數
|
公稱壓力 |
介質流速 |
適用溫度 |
適用介質 |
|
|
0.05MPa |
≤25m/s |
≤350℃ |
≤500℃ |
空氣、粉塵氣體、固體粉料、晶體料 |
工作原理：
平板閘門主要由執行機構、閥體、插板、密封裝置、行程開關等部件組成。運行時輸出指令
（電源或氣源）給執行機構，由執行機構帶動插板向外抽出，達到工況需要位置，撞動行程開關停
止，由行程開關反饋信號（開關信號）給控制室。反之則關閉插板閥（向內推進）。
傳動裝置參數：
|
規格 |
200～450 |
500～630 |
700～900 |
1000～140 |
|
電動推桿 |
DTⅠA63-M P:0.19KW |
DTⅡA63-M P:0.25KW |
DTⅡA250-M P:0.37KW |
DTⅡA500-M P:0.75KW |
|
氣動推桿 |
10A-5TC50B |
10A-5TC63B |
10A-5TC80B |
10A-5TC100B |
|
電液推桿 |
DYT100 P:0.37KW |
DYT300 P:0.37KW |
DYT500 P:0.55KW |
|

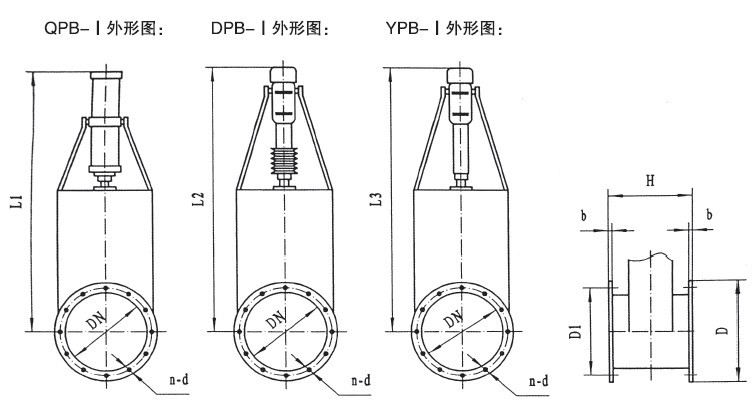

PB-Ⅰ系列外形連接尺寸：
|
DN |
D |
D1 |
b |
H |
n-d |
L1 |
L2 |
L3 |
|
200 |
280 |
245 |
6 |
250 |
8-Φ10 |
960 |
1270 |
1320 |
|
250 |
350 |
305 |
6 |
250 |
12-Φ10 |
1170 |
1480 |
1530 |
|
300 |
400 |
355 |
6 |
250 |
12-Φ10 |
1320 |
1630 |
1680 |
|
350 |
450 |
405 |
6 |
250 |
12-Φ12 |
1470 |
1780 |
1830 |
|
400 |
500 |
455 |
6 |
250 |
16-Φ12 |
1620 |
1930 |
1980 |
|
450 |
550 |
505 |
8 |
250 |
16-Φ12 |
1770 |
2080 |
2130 |
|
500 |
600 |
555 |
8 |
250 |
20-Φ14 |
1930 |
2220 |
2280 |
|
560 |
660 |
615 |
8 |
250 |
20-Φ14 |
2110 |
2400 |
2460 |
|
600 |
700 |
655 |
8 |
350 |
20-Φ14 |
2230 |
2520 |
2580 |
|
630 |
730 |
685 |
8 |
350 |
20-Φ14 |
2320 |
2610 |
2670 |
|
700 |
800 |
755 |
8 |
350 |
20-Φ14 |
2550 |
2820 |
2880 |
|
750 |
850 |
805 |
10 |
350 |
20-Φ14 |
2700 |
2970 |
3030 |
|
800 |
900 |
855 |
10 |
350 |
24-Φ14 |
2850 |
3120 |
3180 |
|
850 |
950 |
905 |
10 |
350 |
24-Φ14 |
3000 |
3270 |
3330 |
|
900 |
1000 |
955 |
10 |
350 |
24-Φ14 |
3150 |
3420 |
3480 |
|
1000 |
1130 |
1070 |
10 |
450 |
28-Φ18 |
3540 |
3940 |
3880 |
|
1100 |
1230 |
1170 |
12 |
450 |
28-Φ18 |
3840 |
4240 |
4180 |
|
1200 |
1330 |
1270 |
12 |
450 |
28-Φ18 |
4140 |
4540 |
4480 |
|
1300 |
1430 |
1370 |
12 |
450 |
32-Φ18 |
4440 |
4840 |
4780 |
|
1400 |
1530 |
1470 |
12 |
450 |
36-Φ18 |
4740 |
5140 |
5080 |
